Hồ sơ thiết kế kỹ thuật thi công gồm những gì?

Ngày đăng: 03/04/2019

Trong quá trình làm việc, một trong những thắc mắc của rất nhiều chủ đầu tư mà Đường Nét nhận được khi hợp tác thiết kế nhà phố, biệt thự đó là – Một bộ hồ sơ thiết kế nhà ở dân dụng gồm những phần nào?  Để giải đáp, giúp khách hàng làm rõ và có cái nhìn trực quan, đầy đủ nhất dưới đây Đường Nét xin giới thiệu thành phần của một bộ hồ sơ kiến trúc mà chúng tôi đã triển khai:







Hình thức hồ sơ:

hồ sơ khổ A3 hoặc A4 để thi công + 1 bộ A4 để lưu trữ.

Số lượng bộ hồ sơ:

Khách hàng được cung cấp 02 bộ, công ty lưu lại 01 bộ (Khách hàng vui lòng kí vào hồ sơ lưu của công ty để đảm bảo hồ sơ lưu đã được hai bên kiểm duyệt)

Phối cánh công trình nhà phố

Một số khách hàng khi chưa có cơ hội tiếp xúc với hồ sơ thiết kế lần nào chỉ hình dung một bộ hồ sơ bản vẽ thi công gồm ảnh phối cảnh và các mặt bằng. Đó chỉ là một phần nhỏ trong tập hồ sơ thiết kế. Trên thực tế, một bộ hồ sơ thiết kế nhà ở giống như một tấm bản đồ giúp bạn đi đúng với định hướng thiết kế ban đầu, giúp bạn hoàn thiện quá trình chuẩn bị xây dựng một cách kỹ lưỡng và chi tiết nhất để quá trình thi công sau này trở nên đơn giản hơn.

>> Các đồ án đoạt giải cuộc thi thiết kế Nhà phố Xanh 2012

Thành phần của một bộ hồ sơ thiết kế kỹ thuật thi công bao gồm:

1.  Phần kiến trúc:

  • Phối cảnh ngoại thất công trình.

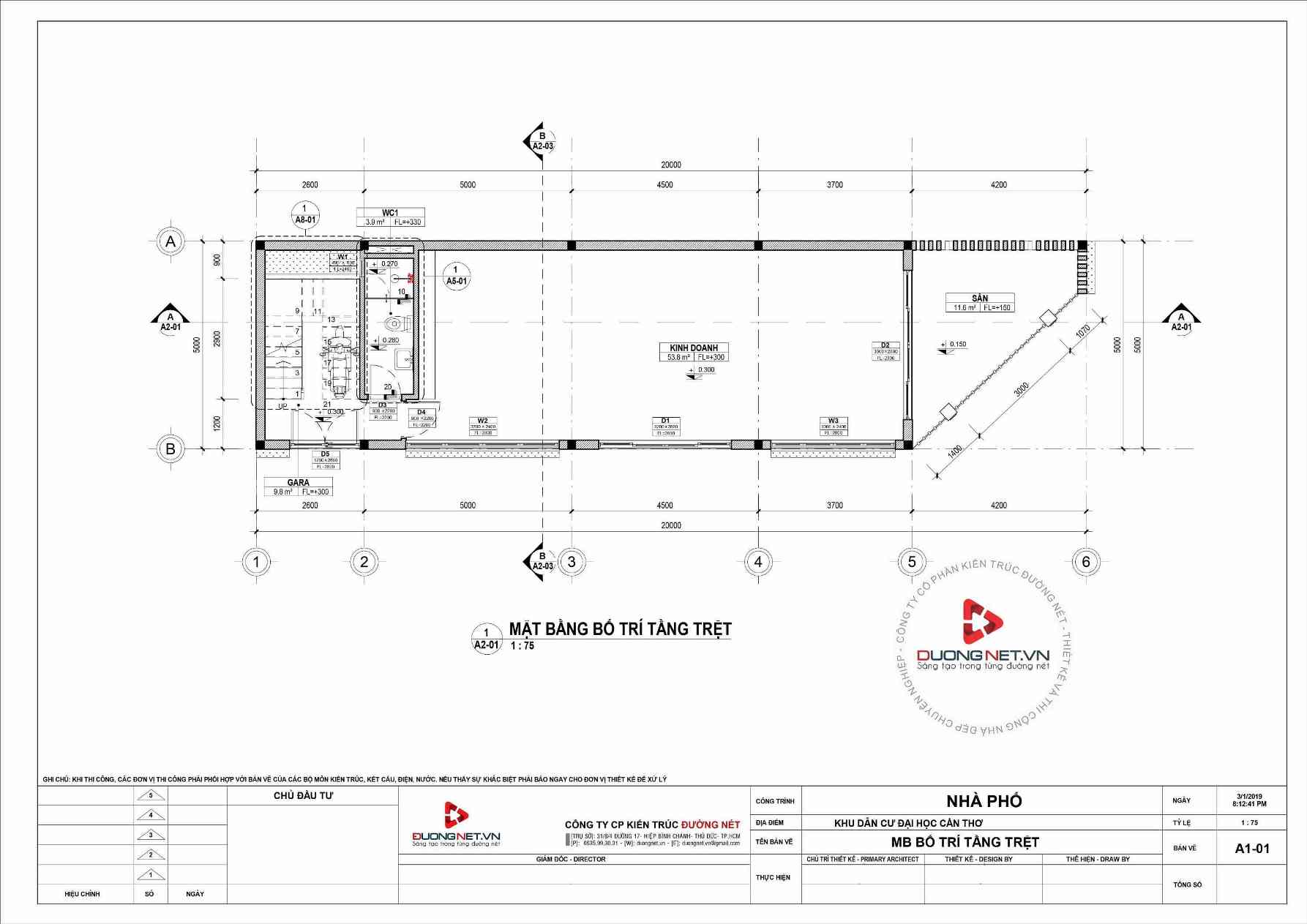

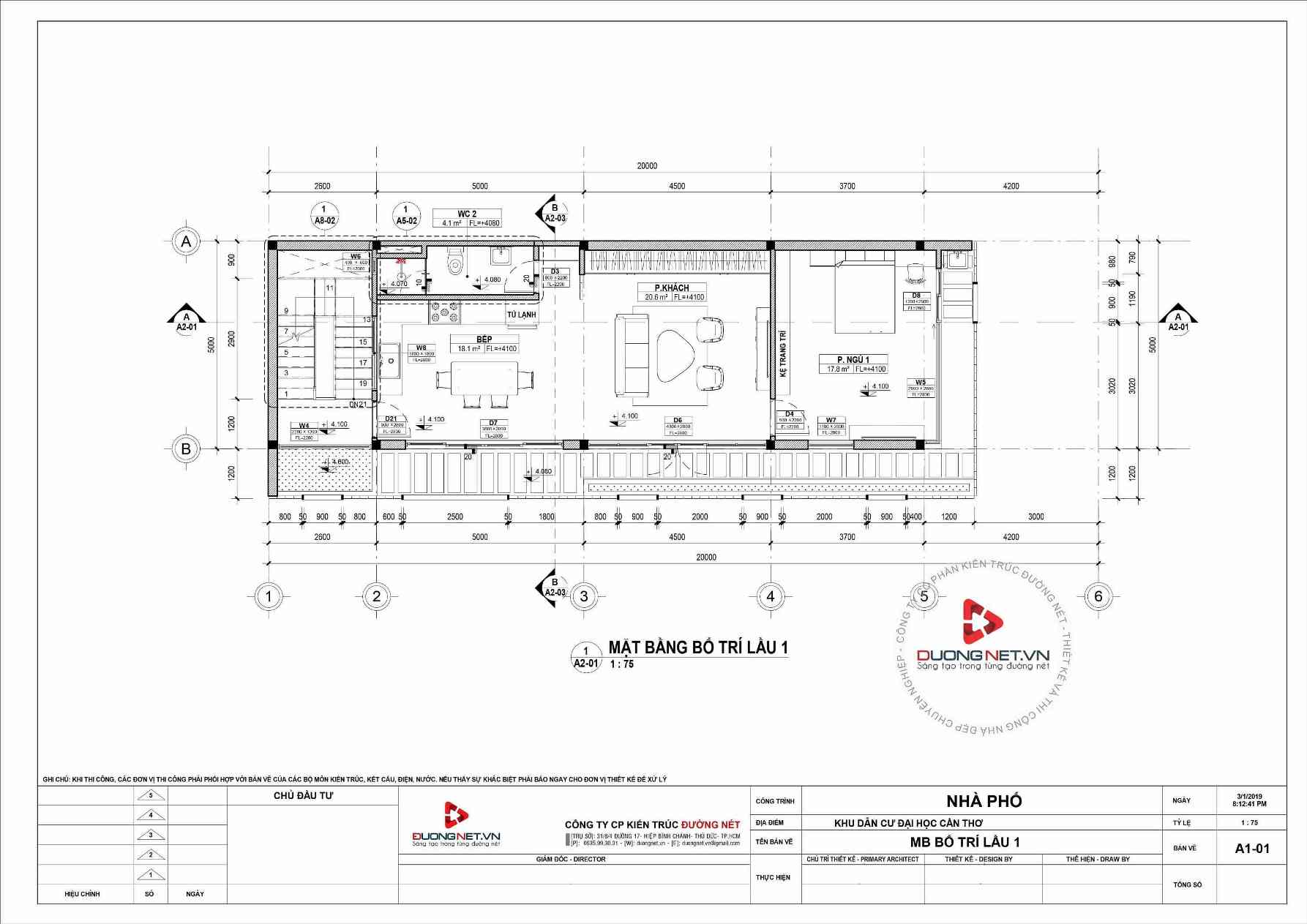

  • Mặt bằng trệt, các tầng, sân thượng, mái công trình.
  • Mặt đứng chính, mặt đứng bên công trình
  • Mặt cắt chi tiết công trình.
  • Mặt bằng lát gạch các tầng
  • Triển khai chi tiết mặt đứng, bồn hoa, balcon.
  • Triển khai chi tiết cầu thang, lan can, tay vịn.
  • Triển khai chi tiết hệ thống WC
  • Triển khai chi tiết cổng, cửa đi, cửa sổ.

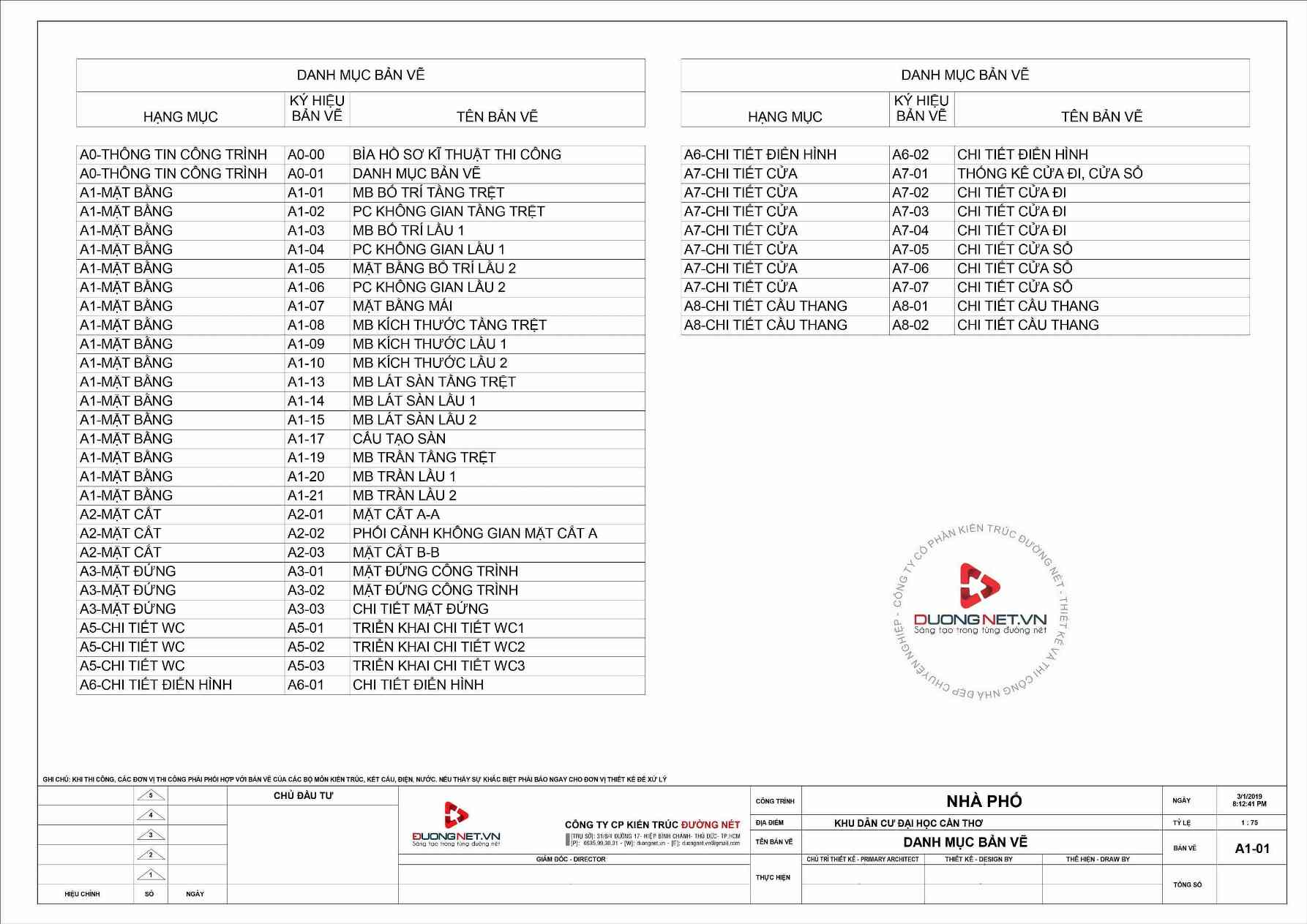

./uploads/files/2019/04/03/Ho-so-ky-thuat-thi-cong-gom-nhung-gi-duongnet-12-.jpg

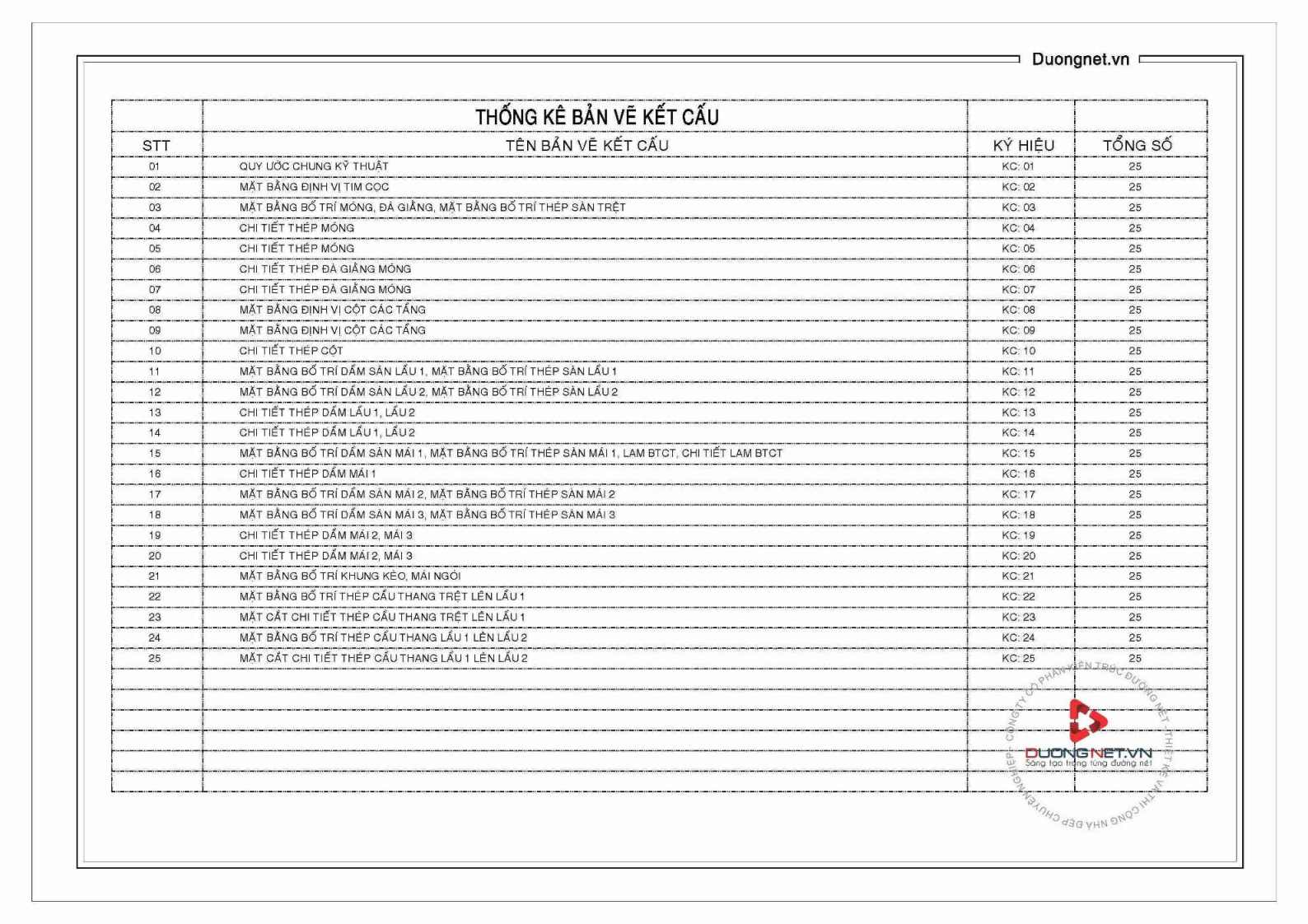

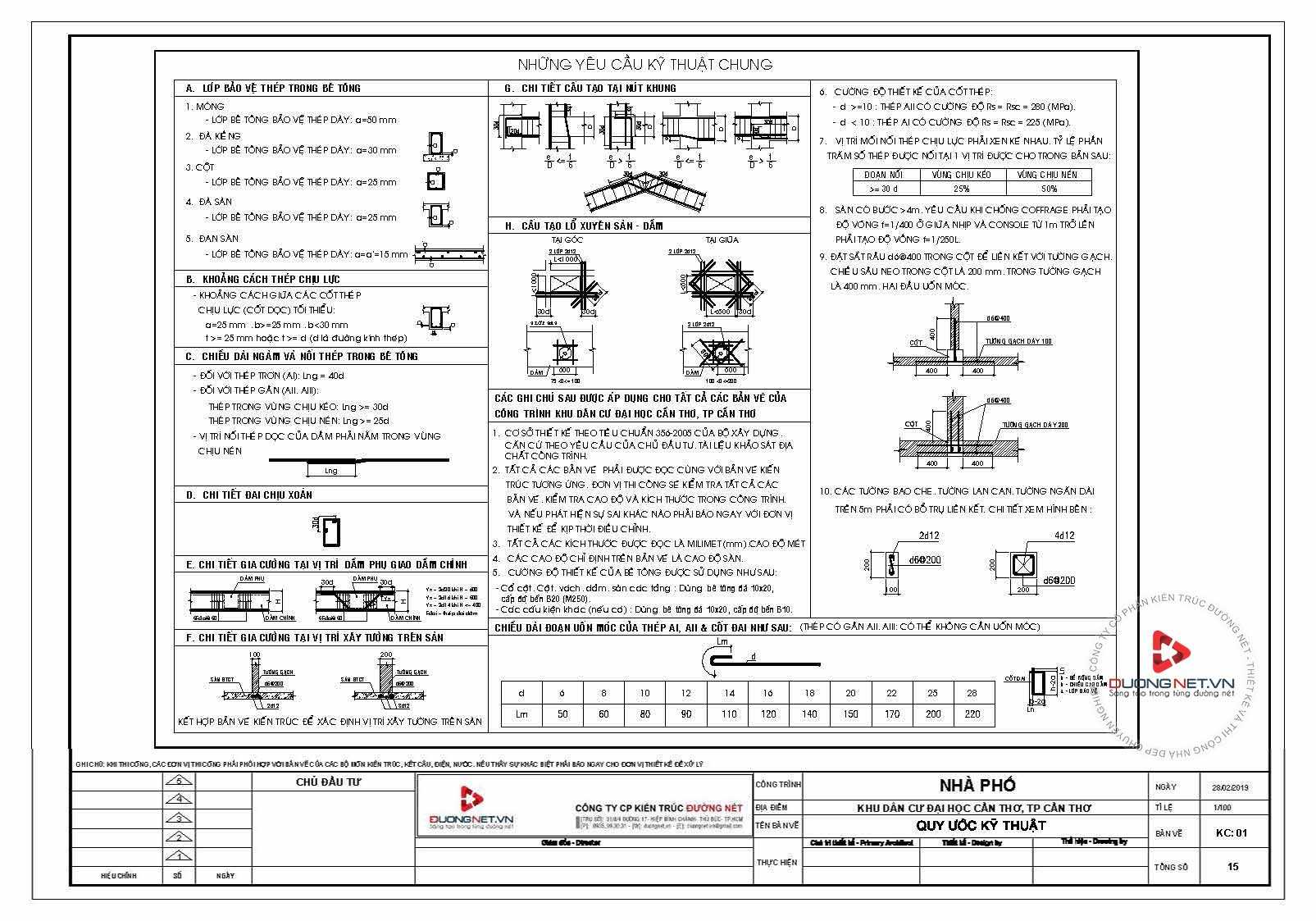

2.   Phần kết cấu

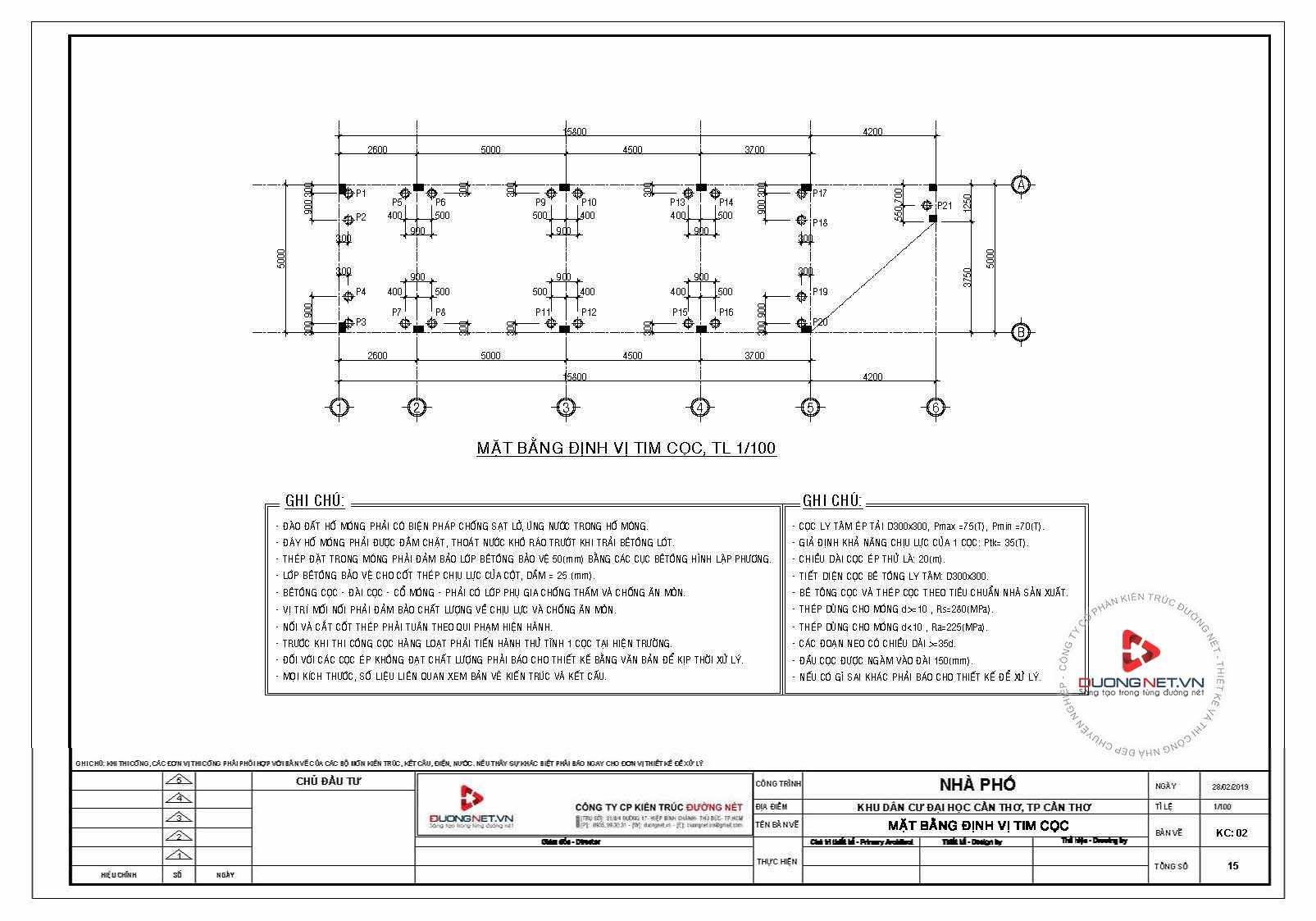

  • Mặt bằng định vị, bố trí cọc (nếu có).
  • Mặt bằng định vị lưới cột, chi tiết cột.
  • Mặt bằng móng,dầm móng, móng bó nền.
  • Chi tiết móng, dầm móng.
  • Mặt bằng cấu kiện dầm sàn các tầng, mái.
  • Chi tiết cấu kiện dầm, sàn các tầng, mái.
  • Chi tiết kết cấu cầu thang.
  • Mặt bằng lanh tô các tầng.

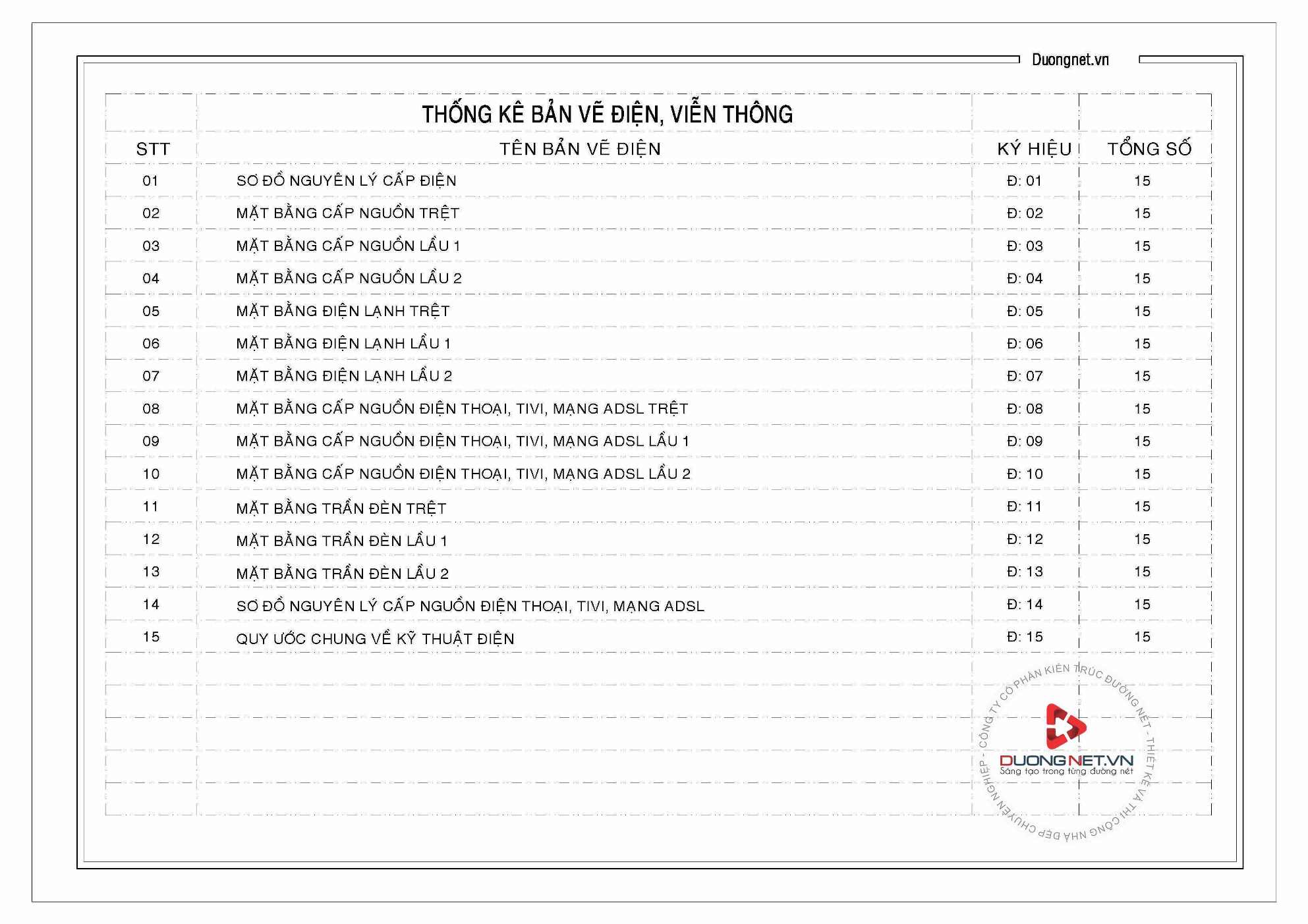

3.  Phần Điện

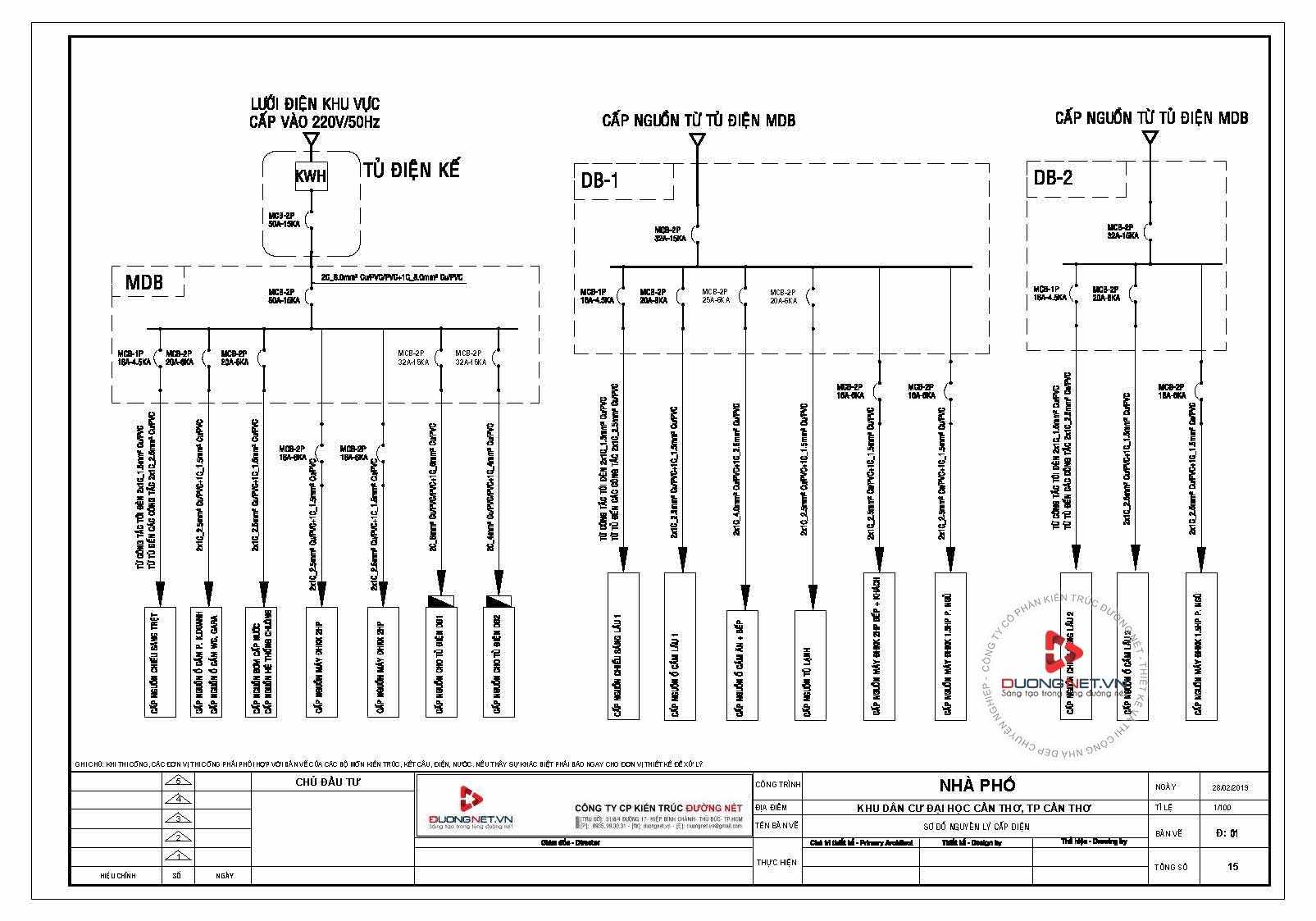

  • Sơ đồ nguyên lý hệ thống điện, truyền hình cáp, internet công trình.

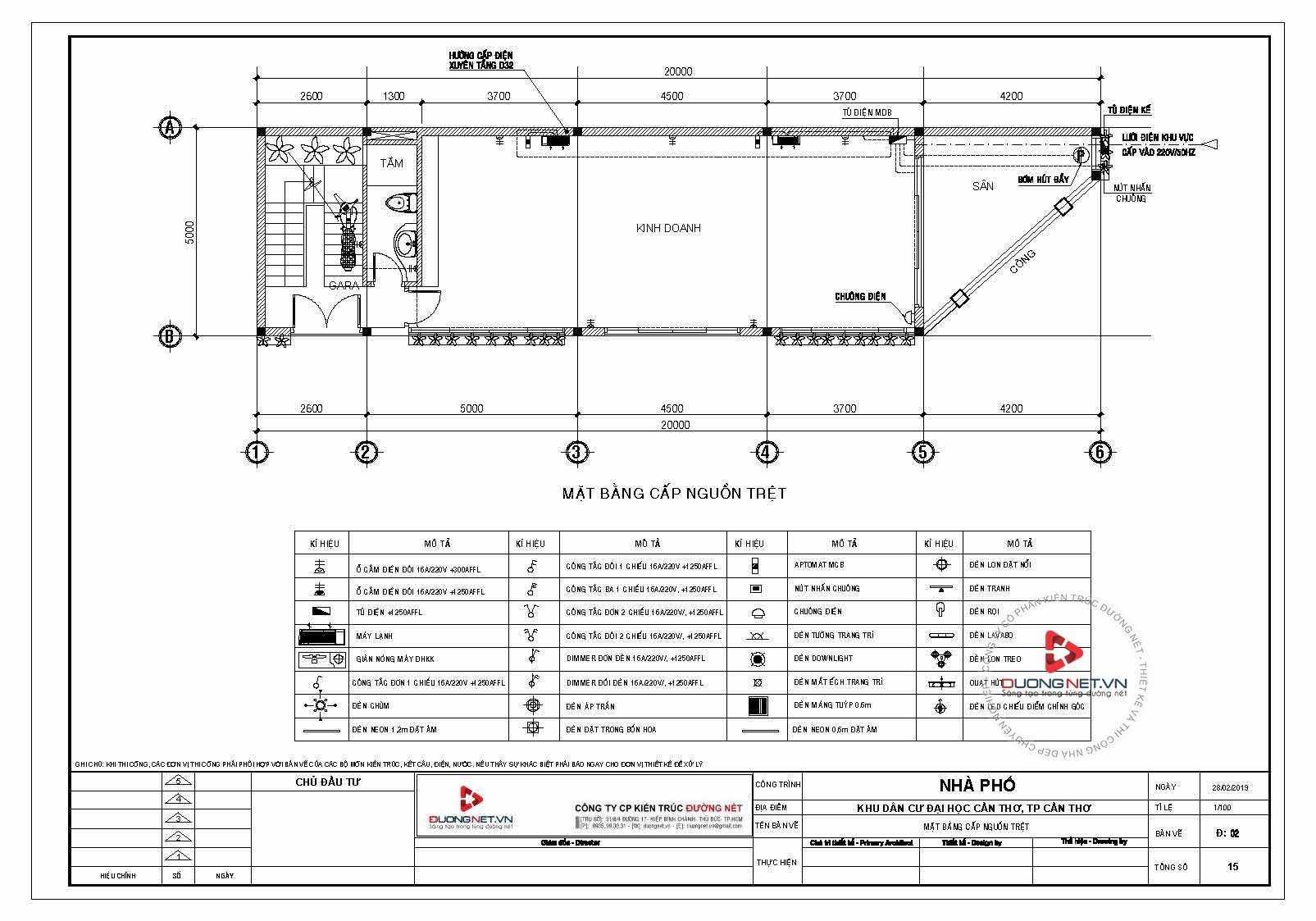

  • Mặt bằng bố trí hệ thống điện, internet, điều hòa không khí, truyền hình cáp các tầng.
  • Mặt bằng bố trí hệ thống chống sét, PCCC, âm thanh, camera quan sát (nếu có yêu cầu).



>> Những nội dung cần chuẩn bị trước khi thiết kế dự án

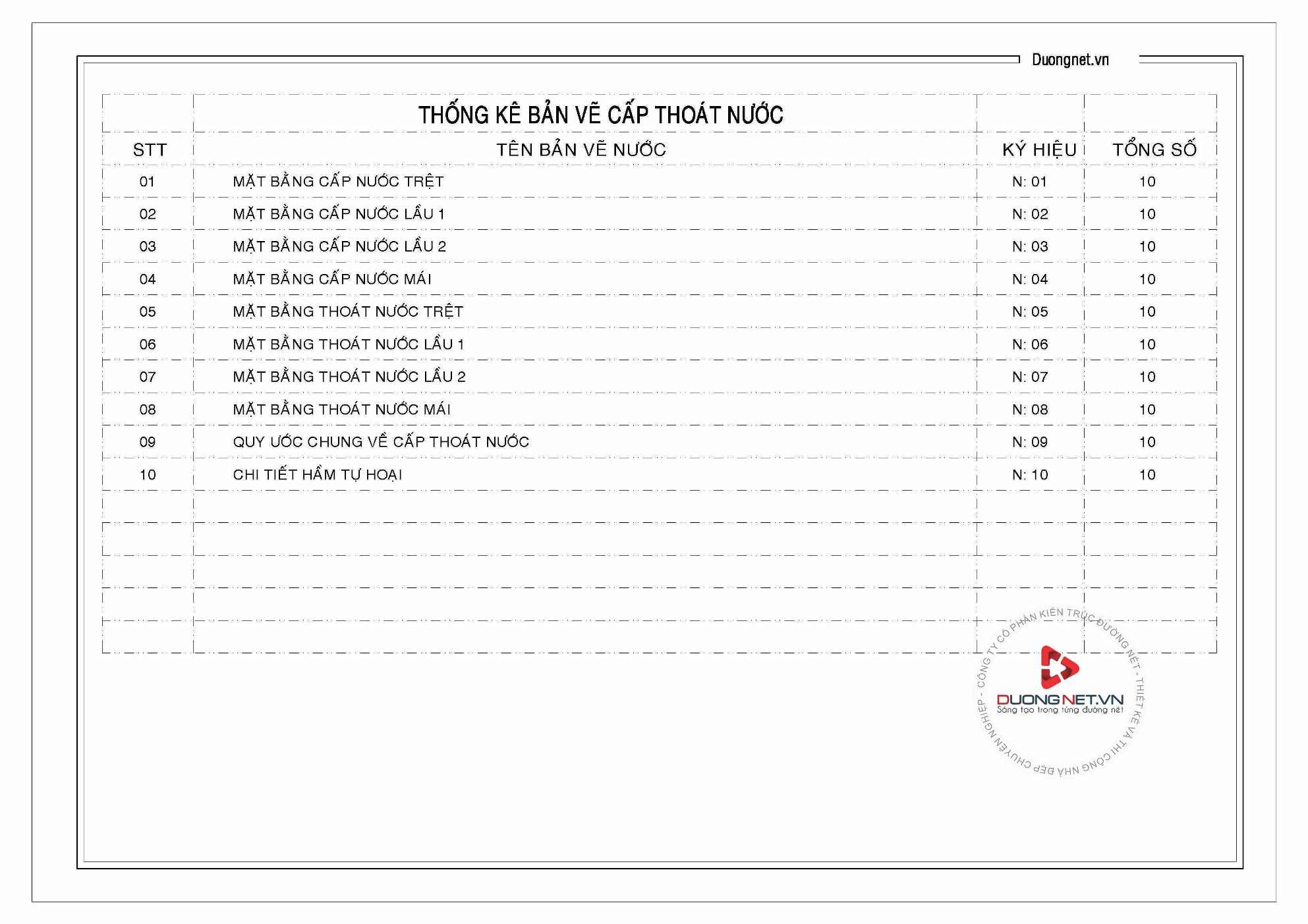

4.  Phần Nước

  • Sơ đồ hệ thống nước.

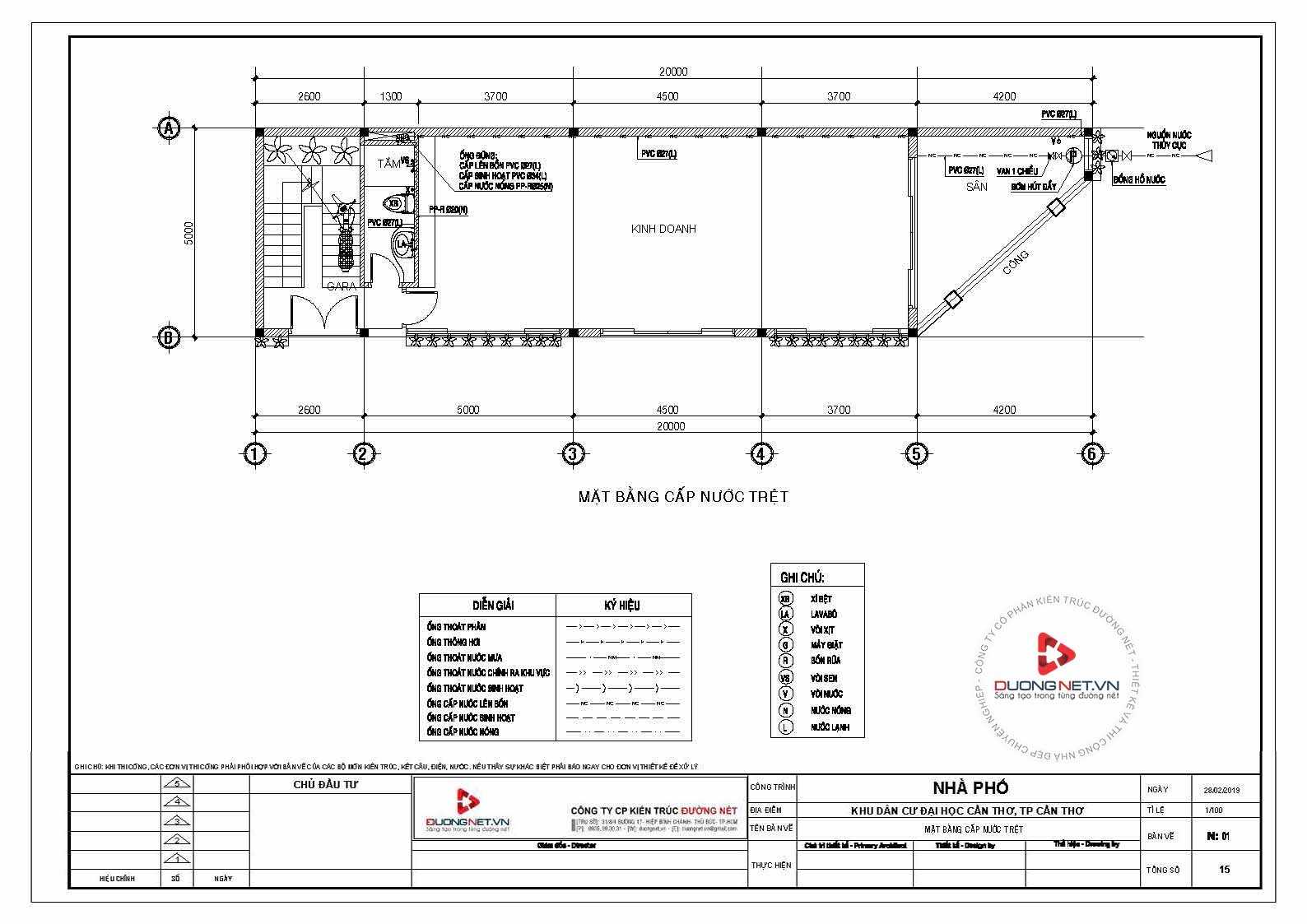

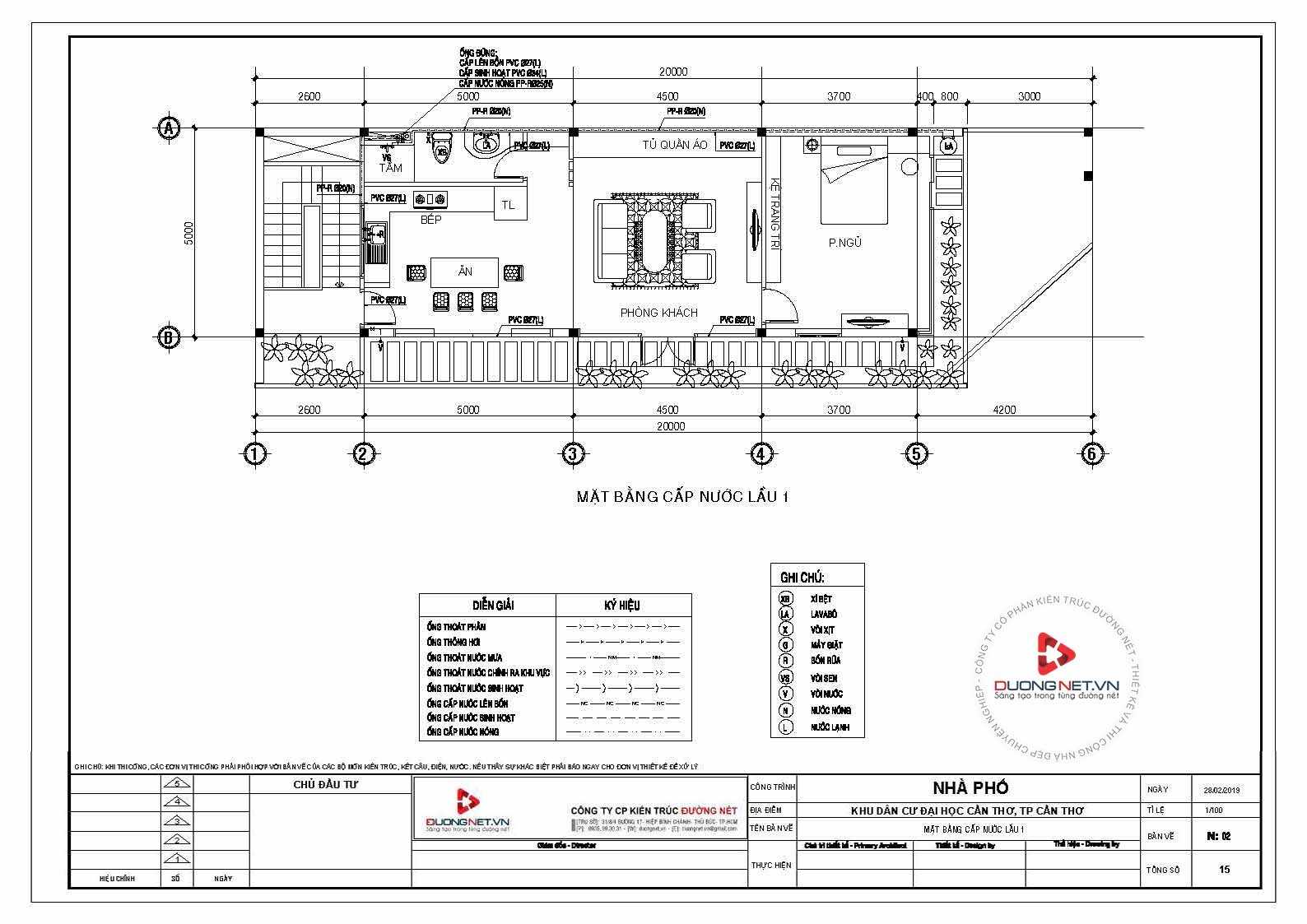

  • Mặt bằng bố trí cấp nước các tầng.
  • Mặt bằng thoát nước các tầng.
  • Chi tiết cấp thoát nước các phòng vệ sinh.
  • Chi tiết hầm tự hoại

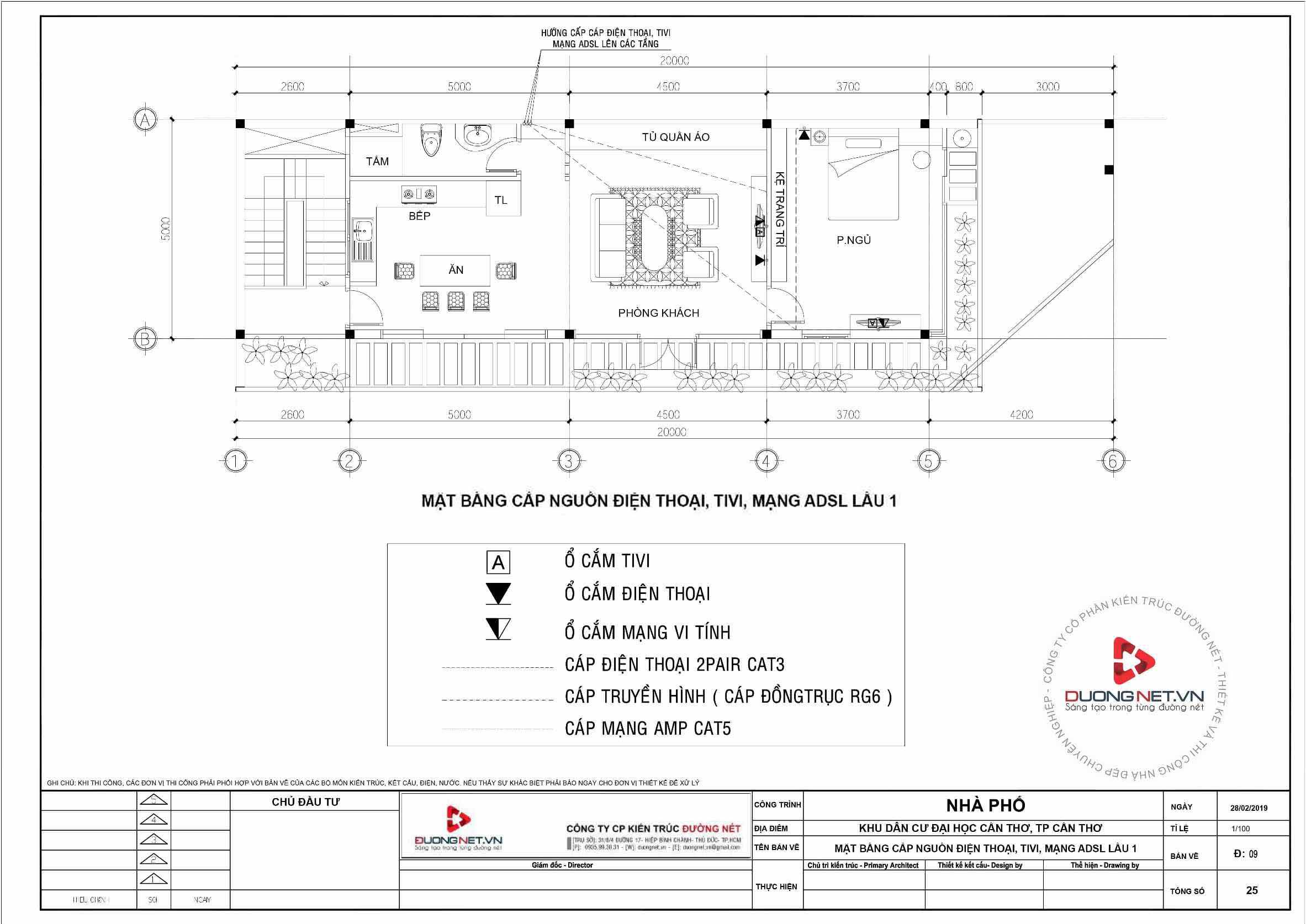

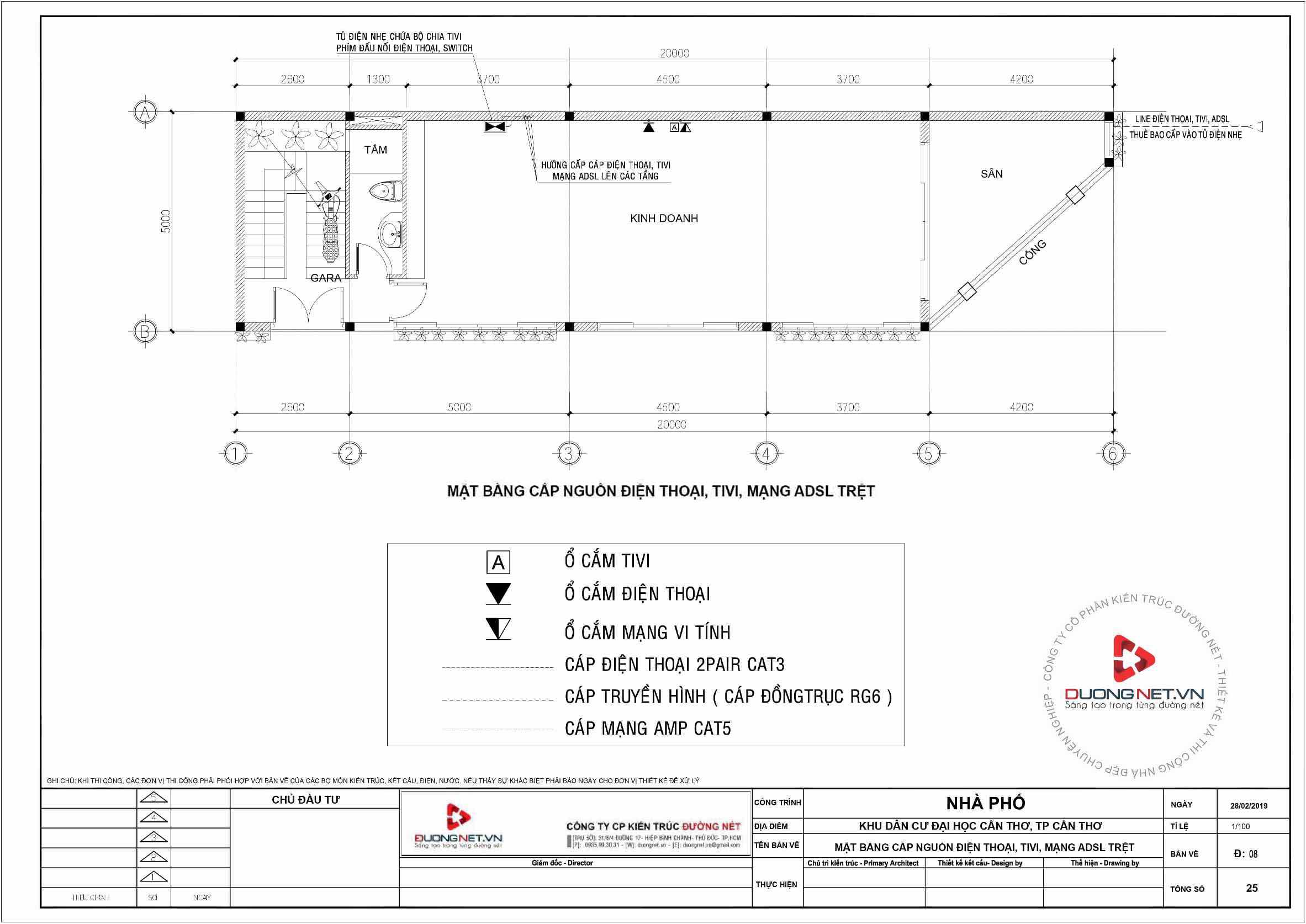

5.  Phần Ăngten - Internet - Điện thoại

  • Hệ thống điện thoại các tầng.
  • Hệ thống ăngten các tầng.
  • Hệ thống internet các tầng.
  • Các hệ thống kỹ thuật khác (nếu có).



6.  Phần Nội thất

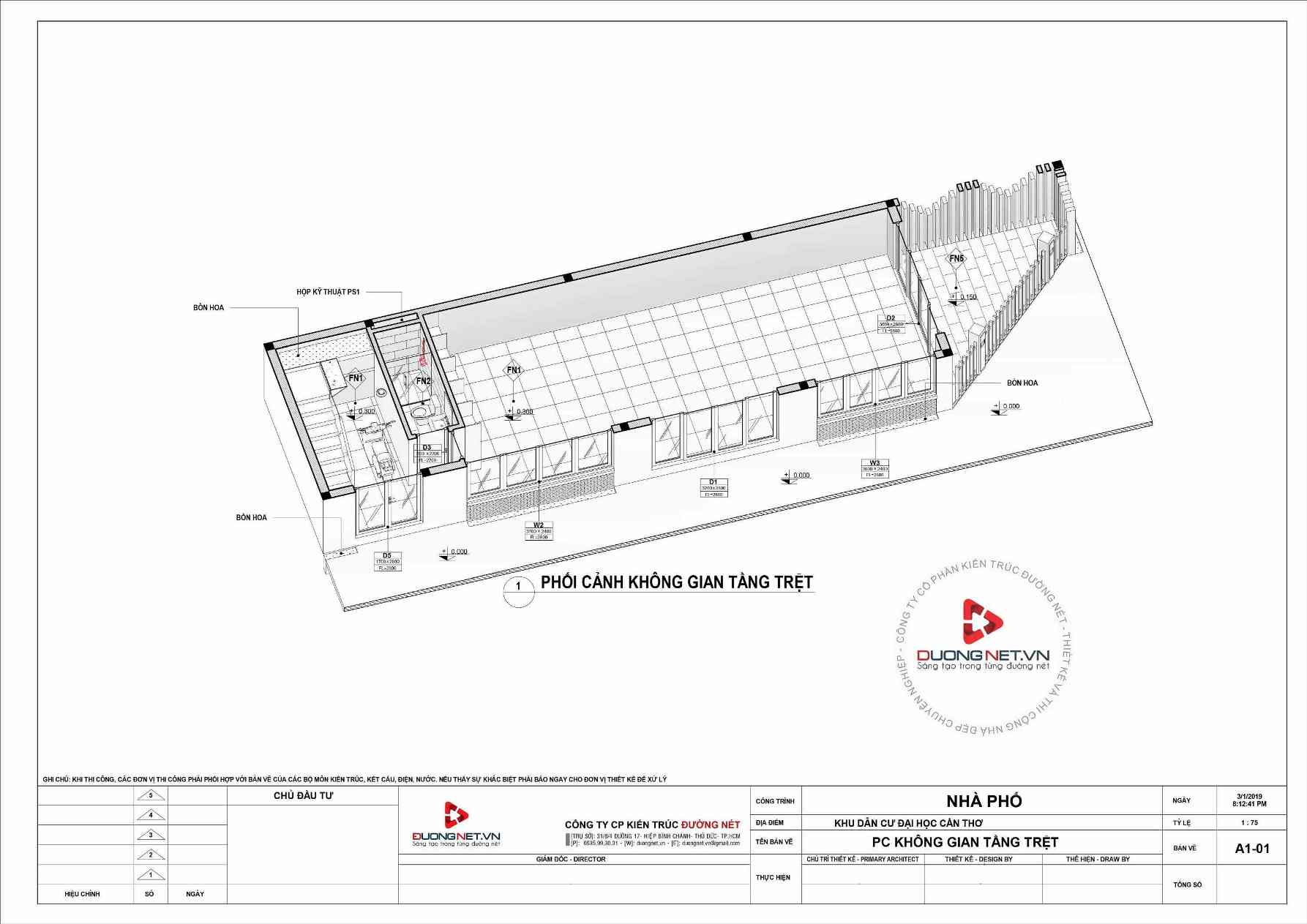

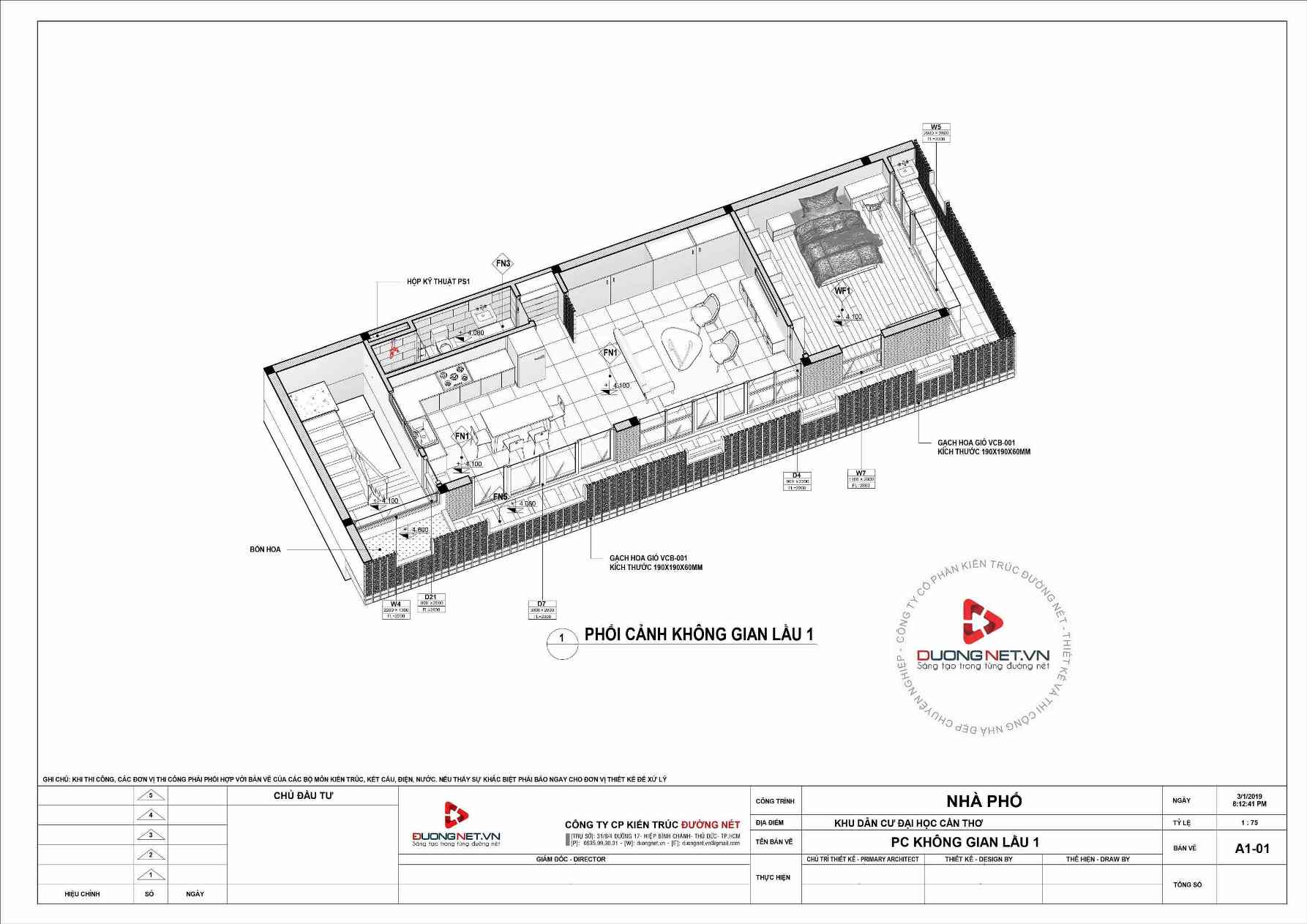

  • Bản vẽ phối cảnh 3D nội thất các phòng trong công trình
  • Thể hiện phương án bố trí, sắp xếp vật dụng hợp công năng
  • Ghi chú ký hiệu tường, vách trang trí
  • Ghi chú kích thước tổng quan vật dụng nội thất
  • Thể hiện mặt bằng trần, mặt cắt chi tiết trần.
  • Thể hiện chi tiết vật liệu để ốp trần
  • Kích thước, chi tiết đèn thắp sáng, đèn hắt trần, đèn trang trí
  • Khai triển chi tiết tường, vách theo bản vẽ phối cảnh 3D
  • Thể hiện chi tiết vật liệu, hình dáng, màu sắc các tường vách


Phối cánh không gian nội thất công trình nhà phố







Nếu bạn vẫn còn những thắc mắc chưa được giải đáp thì hãy liên hệ với chúng tôi để được tư vấn rõ nhất.
